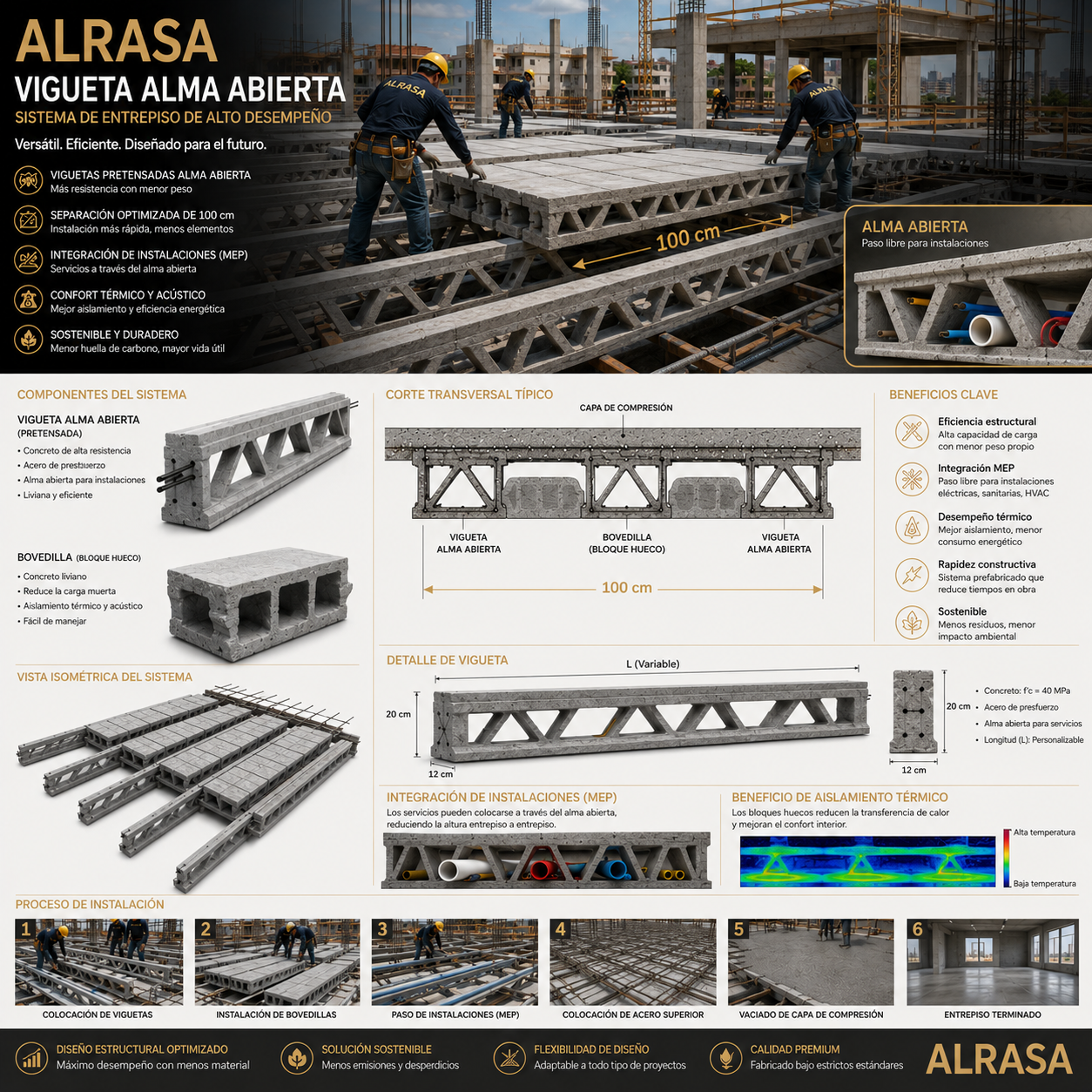

SISTEMA DE PISO VIGUETA DE ALMA ABIERTA

SISTEMA DE PISO VIGUETA ALMA ABIERTA | MÁXIMA VERSATILIDAD ESTRUCTURAL

Sistema prefabricado de piso de altas prestaciones con vigas pretensadas de alma abierta (aligeradas). Ofrece control estructural, térmico y acústico excepcional para proyectos de mediana y gran escala.

CARACTERÍSTICAS TÉCNICAS:

• Luces máximas: Hasta 12 metros
• Peso del sistema: 270 a 390 kg/m²
• Peralte total: 36 a 40 cm (según carga e intereje)
• Intereje estándar: 100 cm
• Longitud de autoportancia: Hasta 12 m según carga
• Armadura: Acero fy: 5000 y 6000 km/cm²
• Concreto: fc'c mínima 200 kg/cm² | fc'c proyecto 250 kg/cm²
• Espesor firme: ≥ 6 cm con fc'c 250 kg/cm²
• Resistencia acero presfuerzo: 15,000 kg/cm² ≤ fy ≤ 17,000 kg/cm²
• Certificación: Cumple norma NMX-C-406-2014-ONNCCE

BENEFICIOS:
✓ Altos controles de calidad
✓ Confort térmico y acústico
✓ Cero mantenimiento
✓ Resistente a agentes externos
✓ Rápida construcción
✓ Elimina 100% la cimbra de contacto
✓ Sistema híbrido flexible
✓ Puede usarse con bovedilla poliestireno o cemento-arena

APLICACIONES PRINCIPALES:

• Vivienda residencial
• Remodelaciones e inmuebles históricos
• Edificios comerciales
• Estacionamientos
• Plazas comerciales
• Escuelas y museos
• Hoteles y hospitales
• Centros de convenciones

VENTAJAS DIFERENCIALES:

• Mayor libertad en diseño de espacios interiores
• Mejor aislamiento térmico y acústico
• Instalaciones (aire, agua, electricidad) pasan por alma abierta
• Reduce trabes secundarias
• Limpieza en obra simplificada
• No se requiere mano de obra especializada

ESPECIFICACIONES TÉCNICAS:

BOVEDILLAS COMPATIBLES:

• Poliestireno expandido (mejor aislamiento)
• Cemento-arena (mejor acústica)

INSTALACIÓN TÍPICA:

1. Posicionar vigas alma abierta en apoyos
2. Colocar bovedillas en claros entre vigas
3. Instalar elementos aligerantes
4. Colocar malla electrosoldada
5. Colar firme de concreto de 6 cm mínimo
6. Mantener húmeda 7 días
